СПОСОБ ЗАЩИТЫ ОСВЕТИТЕЛЬНОЙ УЛИЧНОЙ СЕТИ ПРИ ОБРЫВЕ ОСВЕТИТЕЛЬНОЙ ЛИНИИ
Основная информация
Название :
СПОСОБ ЗАЩИТЫ ОСВЕТИТЕЛЬНОЙ УЛИЧНОЙ СЕТИ ПРИ ОБРЫВЕ ОСВЕТИТЕЛЬНОЙ ЛИНИИ
Автор предложения:
Основное технологическое направление :
Энергетика
Дата публикации:
27.03.2026
Видимость :
Да
Аннотация:
Разработка относится к области энергетики и электротехники, в частности к методам и устройствам для обеспечения электробезопасности, а также идентификации аварийных событий в электрических сетях. Предлагаемое решение позволяет, в случае обрыва фазных проводников или наступления однофазных коротких замыканий на землю в уличных осветительных сетях, оперативно выявить аварийный режим в системе и произвести отключение электропитания поврежденного участка. Тем самым мгновенно обеспечивается безопасность территории вблизи поврежденного участка линии, исключается вероятность причинения вреда человеку.
Решаемые проблемы и области применения
Решаемые проблемы :
Определение наступления обрыва осветительный линии на основании данных об изменении угла φ между током и напряжением, в то время как существующие способы применяют для этих целей иные электрические величины, не позволяющие, в случае наступления обрыва, достаточно оперативно осуществлять отключение питания поврежденной линии.
Актуальность проблемы:
Известно большое количество средств обеспечения электробезопасности в случае повреждения проводников электрических сетей, которые характеризуются достаточно высокой эффективностью. Однако большинство существующих средств обладают значительной вычислительной мощностью, представляют собой комплексные устройства, предполагающие использование большого количества измерительных приборов для мониторинга состояния сети. Они также характеризуются высокой стоимостью и требуют значительных вложений для внедрения на объектах электросетевой инфраструктуры.
В сложившихся условиях актуальной становится разработка новых средств обеспечения электробезопасности при обрывах питающих проводников и однофазных коротких замыканиях на землю в электрических сетях. При этом важно учесть требования, касающиеся относительной простоты программного и конструктивного содержания, сравнительно низкой стоимости и высокой эффективности работы таких вновь разрабатываемых средств. Предложенное устройство и способ отвечают перечисленным требованиям.
Потенциальный экономический эффект:
От использования на одном предприятии: ожидаемое сокращение расходов при полной реализации проекта составит от 1 до 4 млн рублей в год (для условий городской осветительной организации).
От использования на нескольких предприятиях: ожидаемое сокращение расходов при полной реализации проекта составит от 1 до 10 млн рублей в год (для условий осветительных и электросетевых организаций).
Области применения:
IT, электроника и приборостроение
Технология
Описание технологии и ее ценность :
Создан инновационный способ идентификации аварийного режима, вызванного повреждением фазного проводника в осветительной линии. В случае обрыва питающего кабеля устройство осуществляет мгновенную идентификацию аварийного режима по изменению характера угла нагрузки. Это позволяет оперативно вывести из работы поврежденный участок линии, обезопасив прохожих от поражения электрическим током.
Текущее состояние
Стадия готовности :
TRL 4. Лабораторный образец
Описание текущего состояния :

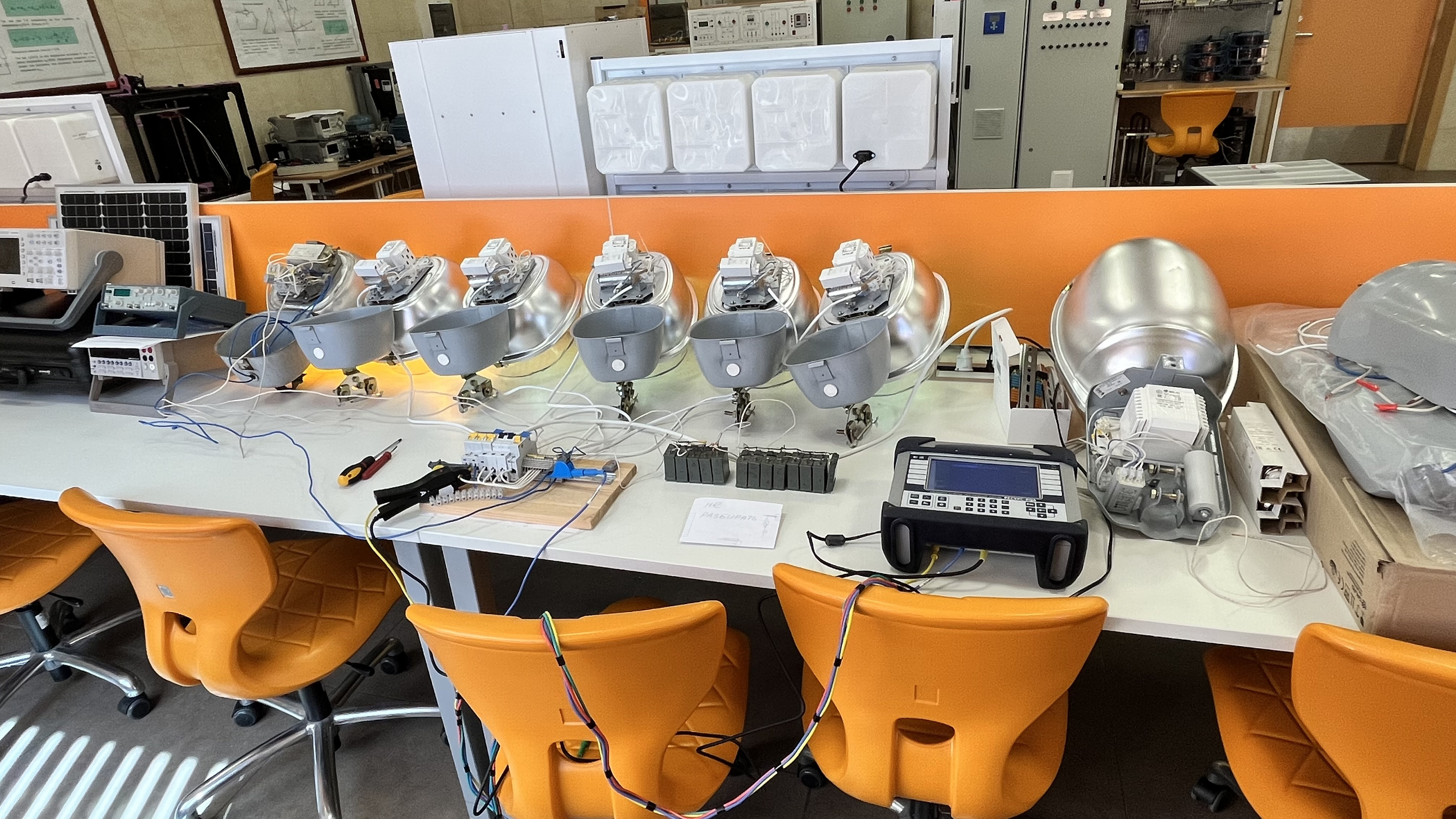

Проведены успешные испытания предлагаемого способа повышения электробезопасности уличных осветительных сетей на физической модели линии со светильниками типа «Филиппок», содержащими лампы типа ДНаТ. Подтверждена эффективность способа при наступлении обрывов.
Интеллектуальная собственность :
| Название документа | Патент РФ "Способ защиты осветительной уличной сети при обрыве осветительной линии" |
| Номер | № 2792927 от 28.03.2023 г. |
| Название документа | Патент "Устройство для повышения уровня электробезопасности уличной осветительной сети" |
| Номер | № 2839737 от 12.05.2025 г. |
Команда проекта
Численность проектной команды :
4
Структура и компетенции команды :
Команда имеет значительный опыт в данной сфере.
Члены команды :
| Шклярский Ярослав Элиевич | доктор технических наук, заведующий кафедрой общей электротехники | |
| Пудкова Тамара Валерьевна | кандидат технических наук, доцент кафедры общей электротехники | |
| Скворцов Иван Владимирович | аспирант кафедры общей электротехники | |
| Скворцова Юлия Евгеньевна | аспирант кафедры общей электротехники |
Бизнес-модель
Целевые сегменты:
Способ может использоваться в структуре электрических сетей осветительных линий подсветки зданий, наружного освещения дворовых и парковых территорий для обеспечения безопасности и защиты населения от поражения электрическим током при нарушении целостности кабелей, находящихся под напряжением.
Ценностное предложение:
Данное изобретение отличается от своих аналогов простотой вычислительных операций, малыми капитальными затратами на реализацию способа, а также высокой эффективностью определения наступления обрыва осветительной линии, тем самым повышая степень электробезопасности осветительного комплекса
Предложение инвестору / партнеру
Необходимые ресурсы для реализации проекта :
По договоренности
Дорожная карта развития проекта :
| 2026 | 2027 |
| Проведение опытно-конструкторских работ | Внедрение разработанного способа |
